切疊一體機CCD檢測系統

應用簡介說明:切疊一體機外觀檢測系統,采用CCD對極片表面進行實時拍照,實現檢測1正1負放卷、極耳模切、裁切后CCD檢測,實現對產品的自動化檢測。

1、檢測內容
①極片尺寸檢測
②極片對齊度檢測
③極片瑕疵外觀檢測
④疊片對齊度檢測
⑤疊片定位

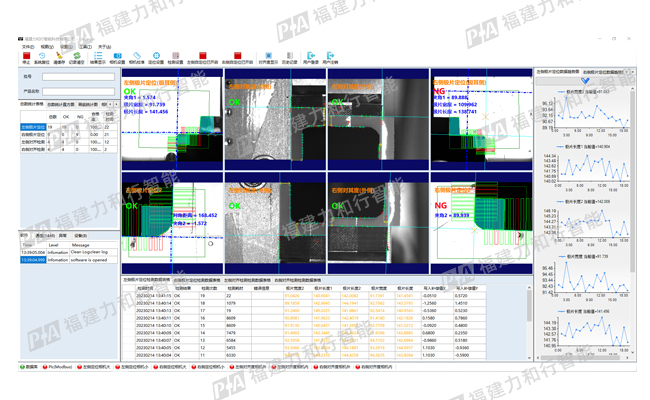

檢測畫面:




技術參數:

極片寬度590mm
涂布工藝連續
相機配置200W,500W,1200W面陣/4K線掃
尺寸檢測精度0.15mm
缺陷檢測誤判率≤0.5%
極片定位糾偏精度≤±0.2mm
疊片單片效率≤200ms
復合AB面對齊度≤±0.5mm
電芯對齊度CMK≥1.33
GRR≤10%
NDC≥5%
誤判檢測率 ≥99.9%     誤剔率≤0.1 %
漏判 0
